Эскизы шариковых радиальных сферических подшипников
| Эскиз |
Пример обозначения подшипника |
Наименование конструктивного исполнения подшипника |
Обозначение стандарта |
Примечание |
 |

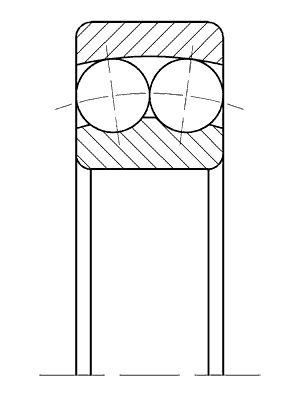

(001XXX)
1205 |
Двухрядные |
ГОСТ 5720
заменён на
ГОСТ 28428 |
Направление воспринимаемых нагрузок - радиальное.
Допускают значительные перекосы внутреннего кольца (вала) относительно наружного кольца (корпуса).
Основные размеры.
|
 |

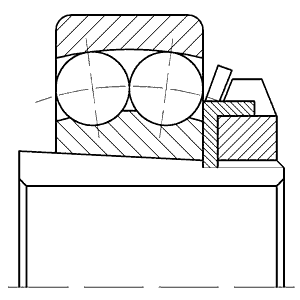

(011XXX)
11205 |
Двухрядные на закрепительной втулке |
ГОСТ 8545 заменен на ГОСТ 28428 |
Направление воспринимаемых нагрузок - радиальное.
Допускают значительные перекосы внутреннего кольца (вала) относительно наружного кольца (корпуса).
Допускают регулировку радиального зазора и монтаж на гладких валах.
Основные размеры.
|
 |

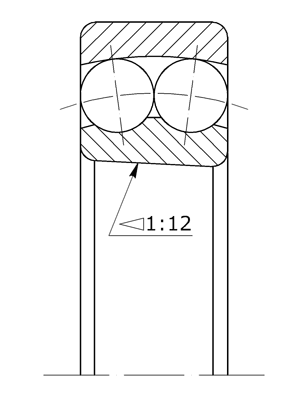

(111XXX)
111205 |
Двухрядные с коническим отверстием |
ГОСТ 5720
заменён на
ГОСТ 28428 |
Направление воспринимаемых нагрузок - радиальное.
Допускают значительные перекосы внутреннего кольца (вала) относительно наружного кольца (корпуса).
Основные размеры.
|
 |

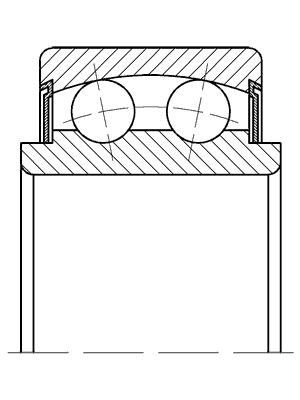

(971XXX)
971802 |
Двухрядные с выступающим внутренним кольцом и двумя защитными шайбами |
ГОСТ 9592 |
Направление воспринимаемых нагрузок - радиальное.
Основные размеры.
|
 |

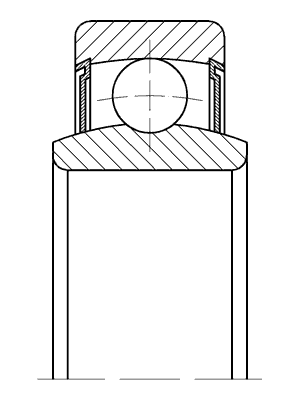

(981XXX)
981806 |
Однорядные сферические с двумя защитными шайбами |
ГОСТ 9592 |
Направление воспринимаемых нагрузок - радиальное.
Основные размеры.
|
|
|
