Фитинг гидравлический BSP

Фитинги BSP (british Standart Pipe ) с дюймовыми уплотнительными головками

Этот тип фитингов с резьбой BSP, произошел из Англии, но получил широкое распространение и в других странах.

 При этом различают три типа фитингов BSP:  Трубная резьба, отвечающая требованиям британского стандарта BS или ISO 228-1, имеет угол профиля 55°, уплотнительные головки 60°; соединения отвечают требованиям BS 5200.

1) Фитинги, которые уплотняются конусом в 60°. Эти фитинги имеют цилиндрическую резьбу BSP.

2) Фитинги, не имеющие уплотнительного конуса. Они используются в качестве фитингов с плоским уплотнением.

 Классы допуска для этой резьбы часто указываются добавлением буквы P.
 Пример:
 BSP-P = цилиндрическая трубная резьба, точная резьба
 BSP-PP = цилиндрическая трубная резьба, особо точная резьба

Виды фитинга:

прямой 0°, угловой 45°, угловой 90°

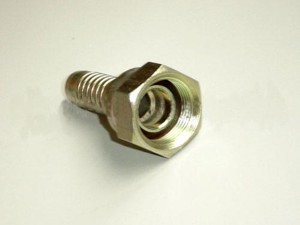

BSP-L(Г) фитинг с накидной гайкой "универсальный"

BSP-S(Г) фитинг с накидной гайкой "тяжелый"

BSP-L(Ш) фитинг с наружной резьбой "универсальный"

BSP-S(Ш) фитинг с наружной резьбой "тяжелый"

3) Фитинги, осуществляющие уплотнение боковыми поверхностями конической резьбы BSPT.

   Дальнейшую разработку представляют собой фитинги, имеющие дополнительное кольцо круглого сечения. Эти фитинги имеют одинаковую резьбу и одинаковые условные проходы.
