Эскиз |
Пример обозначения подшипника |
Наименование конструктивного исполнения подшипника |
Обозначение стандарта |
Примечание |

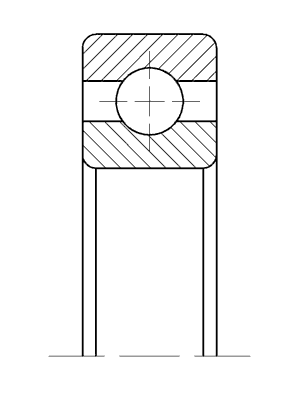

![Эскиз шарикового радиального однорядного подшипника](/userfiles/image/eskiz_000.gif) |
(000XXX)
205 |
Однорядные |
ГОСТ 8338 |
Направление воспринимаемых нагрузок - радиальное и осевое в обе стороны. Осевое - до 70% неиспользованной допустимой радиальной нагрузки. Могут работать под осевыми нагрузками при высокой частоте вращения.
Основные размеры
Подшипники с тонкостенными кольцами, допускающие радиальную деформацию колец, соизмеримую с толщиной колец, и обеспечивающие передачу вращательного движения при деформированных кольцах называются гибкими.
Основные размеры
|
812 |
Гибкие |
ГОСТ 23179 |

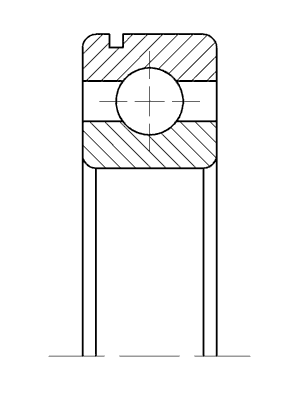

![Эскиз шарикового радиального однорядного подшипника с канавкой на наружном кольце Эскиз шарикового радиального однорядного подшипника с канавкой на наружном кольце](/userfiles/image/eskiz_050.gif) |
(050XXX)
50205 |
Однорядные с канавкой на наружном кольце |
– |
Применение установочного кольца позволяет производить сквозную обработку отверстий корпуса под посадку наружных колец.
Канавка на наружном кольце по ГОСТ 2893.
|

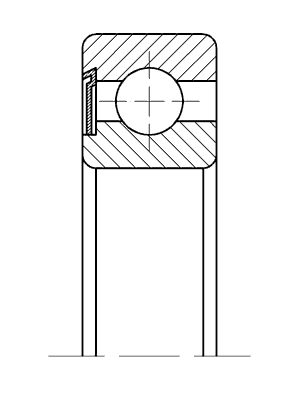

![Эскиз шарикового радиального однорядного подшипника с одной защитной шайбой Эскиз шарикового радиального однорядного подшипника с одной защитной шайбой](/userfiles/image/eskiz_060.gif) |
(060XXX)
60205 |
Однорядные с одной защитной шайбой |
ГОСТ 7242 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Защитная шайба предохраняет подшипник от утечки смазки и проникновения пыли и грязи в полость подшипника с одной стороны.
|

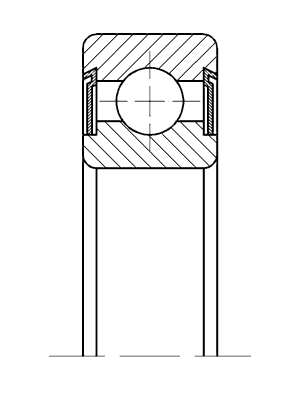

![Эскиз шарикового радиального однорядного подшипника с двумя защитными шайбами Эскиз шарикового радиального однорядного подшипника с двумя защитными шайбами](/userfiles/image/eskiz_080.gif) |
(080XXX)
80205 |
Однорядные с двумя защитными шайбами |
ГОСТ 7242 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Защитные шайбы предохраняют подшипники от утечки смазки и проникновения пыли и грязи в полость подшипника.
Основные размеры.
|

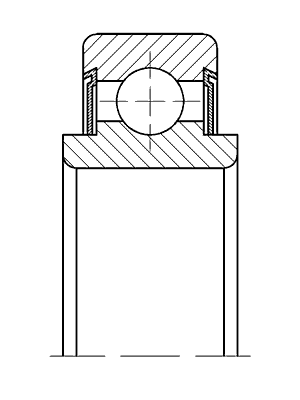

![Эскиз шариковых радиальных однорядных подшипников с выступающим внутренним кольцом с двумя защитными шайбами Эскиз шариковых радиальных однорядных подшипников с выступающим внутренним кольцом с двумя защитными шайбами](/userfiles/image/eskiz_0807.gif) |
80702 |
Однорядные с выступающим внутренним кольцом с двумя защитными шайбами |
ГОСТ 9592 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Основные размеры.
|

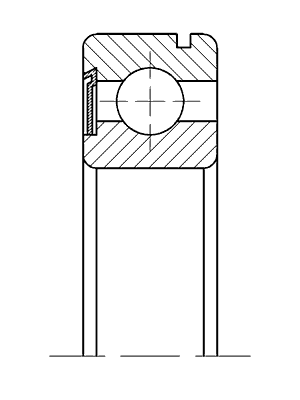

![Эскиз шариковых радиальных однорядных подшипников с канавкой на наружном кольце и с одной защитной шайбой Эскиз шариковых радиальных однорядных подшипников с канавкой на наружном кольце и с одной защитной шайбой](/userfiles/image/eskiz_150.gif) |
(150XXX)
150205 |
Однорядные с канавкой на наружном кольце и одной защитной шайбой |
– |
Применение установочного кольца позволяет производить сквозную обработку отверстий корпуса под посадку наружных колец.
Канавка на наружном кольце по ГОСТ 2893.
Защитная шайба предохраняет подшипник от утечки смазки и проникновения пыли и грязи в полость подшипника с одной стороны.
Основные размеры.
|

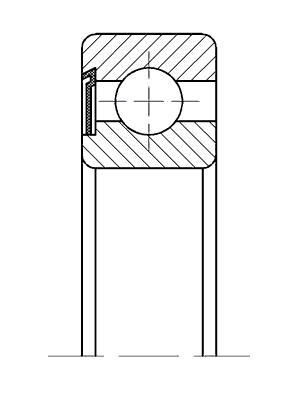

![Эскиз шариковых радиальных однорядных подшипников с односторонним уплотнением Эскиз шариковых радиальных однорядных подшипников с односторонним уплотнением](/userfiles/image/eskiz_160.gif) |
(160XXX)
160205 |
Однорядные с односторонним уплотнением |
ГОСТ 8882 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Уплотнение из пластичного материала защищает полость подшипника от попадания пыли и утечки смазки.
Надёжность против утечки смазки больше чем у подшипников с защитными шайбами.
Основные размеры.
|

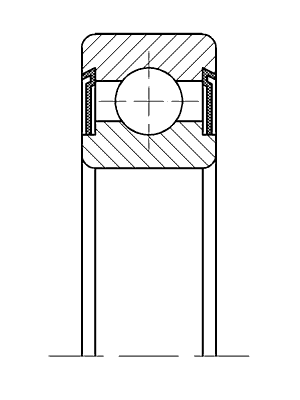

![Эскиз шариковых радиальных однорядных подшипников с двухсторонним уплотнением Эскиз шариковых радиальных однорядных подшипников с двухсторонним уплотнением](/userfiles/image/eskiz_180.gif) |
(180XXX)
180205 |
Однорядные с двухсторонним уплотнением |
ГОСТ 8882 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Уплотнение из пластичного материала защищает полость подшипника от попадания пыли и утечки смазки.
Надёжность против утечки смазки больше чем у подшипников с защитными шайбами.
Основные размеры.
|

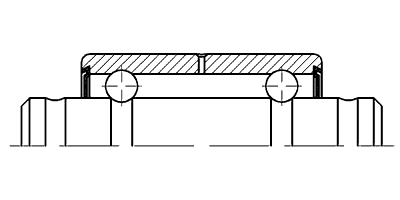

![Эскиз шариковых радиальных двухрядных подшипников с двухсторонним уплотнением с валиком вместо внутреннего кольца Эскиз шариковых радиальных двухрядных подшипников с двухсторонним уплотнением с валиком вместо внутреннего кольца](/userfiles/image/eskiz_330.gif) |
(330XXX)
330902 |
Двухрядные с двусторонним уплотнением с валиком вместо внутреннего кольца |
– |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Основные размеры.
|

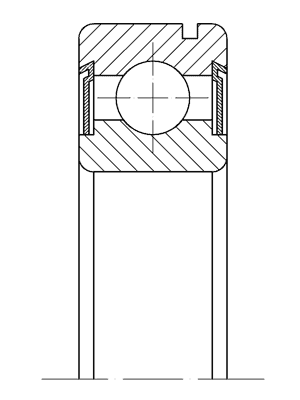

![Эскиз шариковых радиальных однорядных подшипников с канавкой на наружном кольце и с двумя защитными шайбами Эскиз шариковых радиальных однорядных подшипников с канавкой на наружном кольце и с двумя защитными шайбами](/userfiles/image/eskiz_450.gif) |
(450XXX)
450205 |
Однорядные с канавкой на наружном кольце и с двумя защитными шайбами |
– |
Применение установочного кольца позволяет производить сквозную обработку отверстий корпуса под посадку наружных колец.
Канавка на наружном кольце по ГОСТ 2893.
Защитная шайба предохраняет подшипник от утечки смазки и проникновения пыли и грязи в полость подшипника.
Основные размеры.
|

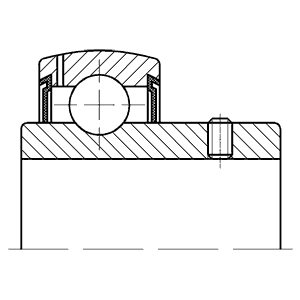

![Эскиз шариковых радиальных однорядных подшипников с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца с установочным винтом во внутреннем кольце Эскиз шариковых радиальных однорядных подшипников с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца с установочным винтом во внутреннем кольце](/userfiles/image/eskiz_480.gif) |
(480XXX)
480208 |
Однорядные с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца с установочным винтом во внутреннем кольце |
ГОСТ 24850 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Монтаж на валу удобен и прост.
Основные размеры.
|

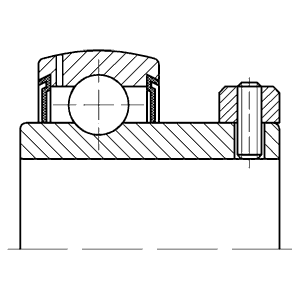

![Эскиз шариковых радиальных однорядных подшипников с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца с концентричным стопорным кольцом Эскиз шариковых радиальных однорядных подшипников с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца с концентричным стопорным кольцом](/userfiles/image/eskiz_480k.gif) |
(480XXXК)
480208К |
Однорядные с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца с концентричным стопорным кольцом |
ГОСТ 24850 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Монтаж на валу удобен и прост.
Основные размеры.
|

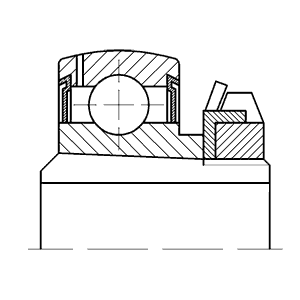

![](/userfiles/image/eskiz_680.gif) |
(680XXX)
680211 |
Однорядные с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца на закрепительной втулке |
ГОСТ 24850 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Монтаж на валу удобен и прост.
Основные размеры.
|

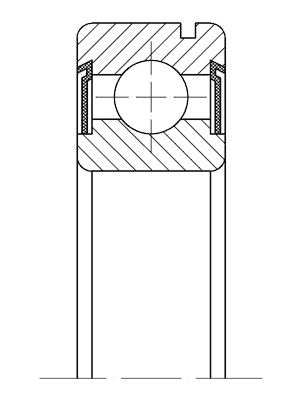

![Эскиз шариковых радиальных однорядных подшипников с канавкой на наружном кольце и с двухсторонним уплотнением Эскиз шариковых радиальных однорядных подшипников с канавкой на наружном кольце и с двухсторонним уплотнением](/userfiles/image/eskiz_750.gif) |
(750XXX)
750205 |
Однорядные с канавкой на наружном кольце и с двухсторонним уплотнением |
– |
Применение установочного кольца позволяет производить сквозную обработку отверстий корпуса под посадку наружных колец.
Канавка на наружном кольце по ГОСТ 2893.
Уплотнение из пластичного материала защищает полость подшипника от попадания пыли и утечки смазки.
Надёжность против утечки смазки больше чем у подшипников с защитными шайбами.
Основные размеры.
|

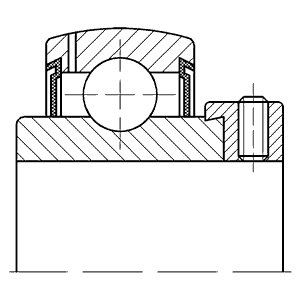

![](/userfiles/image/eskiz_780.gif) |
(780XXX)
780212 |
Однорядные с двумя уплотнениями со сферической наружной поверхностью наружного кольца с симетричным внутренним кольцом и эксцентричным стопорным кольцом |
ГОСТ 24850 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Монтаж на валу удобен и прост.
Основные размеры.
|

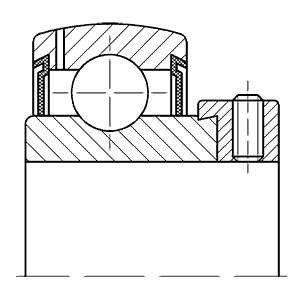

![](/userfiles/image/eskiz_780k.gif) |
(780XXXК)
780212К |
Однорядные с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца с эксцентричным стопорным кольцом |
ГОСТ 24850 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Монтаж на валу удобен и прост.
Основные размеры.
|

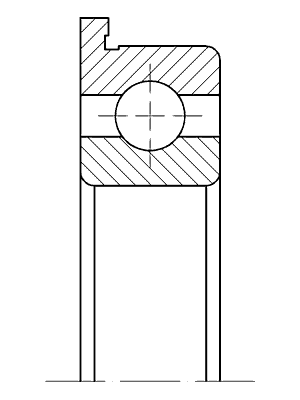

![](/userfiles/image/eskiz_840.gif) |
(840XXX)
840023 |
Однорядные с упорным бортом на наружном кольце |
ГОСТ 10058 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Наличие упорного борта на наружном кольце позволяет производить сквозную обработку отверстий корпуса под посадку наружных колец.
Основные размеры.
|

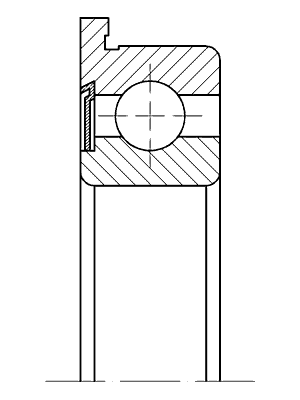

![](/userfiles/image/eskiz_860.gif) |
(860XXX)
860025 |
Однорядные с упорным бортом на наружном кольце и одной защитной шайбой |
ГОСТ 10058 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Наличие упорного борта на наружном кольце позволяет производить сквозную обработку отверстий корпуса под посадку наружных колец.
Основные размеры.
|

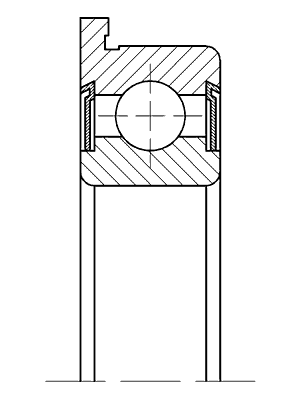

![](/userfiles/image/eskiz_880.gif) |
(880XXX)
880025 |
Однорядные с упорным бортом на наружном кольце и двумя защитными шайбами |
ГОСТ 10058 |
Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны.
Осевое – до 70% неиспользованной допустимой радиальной нагрузки.
Наличие упорного борта на наружном кольце позволяет производить сквозную обработку отверстий корпуса под посадку наружных колец.
Основные размеры.
|

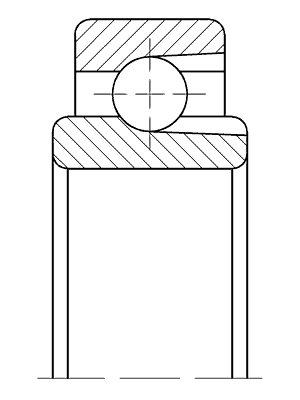

![](/userfiles/image/eskiz_900.gif) |
(900XXX)
900805 |
Однорядные с выступающим внутренним кольцом с канавкой для комплектования шариками |
ГОСТ 9592 |
Направление воспринимаемых нагрузок – радиальное.
Основные размеры.
|

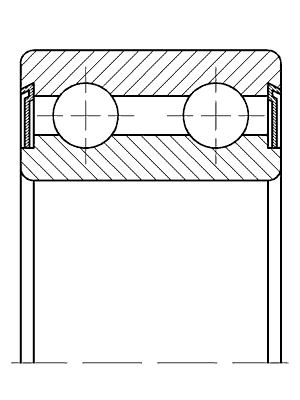

![](/userfiles/image/eskiz_960.gif) |
(960XXX)
960212 |
Двухрядные |
– |
Направление воспринимаемых нагрузок – радиальное.
|

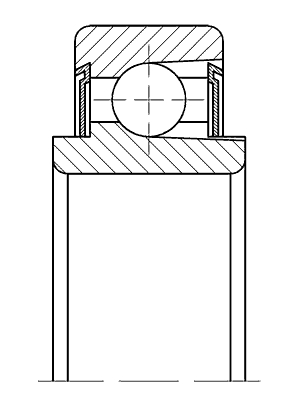

![](/userfiles/image/eskiz_980.gif) |
(980XXX)
980705 |
Однорядные с выступающим внутренним кольцом с канавкой для комплектования шариками с двумя защитными шайбами |
ГОСТ 9592 |
Направление воспринимаемых нагрузок – радиальное.
Защитные шайбы предохраняют подшипники от утечки смазки и проникновения пыли и грязи в полость подшипника.
Основные размеры.
|
