Технические пластины ГОСТ 7338-90

Технические пластины ГОСТ 7338-90



Технические пластины предназначены для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других уплотнительных соединений.



Техпластина изготавливается 2-х видов:



Формовой - изготавливается формовым способом (в прессформах) с размерами 500*500 мм, 1000*1000 мм, толщина от 1 до 50 мм.

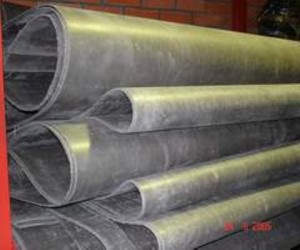

Неформовой (рулонная) - изготавливается методом непрерывной вулканизации, толщина 1-16 мм, длина 500-10000 мм, ширина от 300 до 1200 мм



Техпластина изготавливается 2-х типов:

I тип - резиновая пластина
II тип - резинотканевая пластина с одним или несколькими тканевыми слоями

Техпластина изготавливается следующих классов:

ТМКЩ -тепломорозокислотощелочестойкая
Рабочая среда: воздух помещений, емкостей, сосудов; азот, инертные газы при давлении от 0,05 до 0,4Мпа, вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ; раствор солей с концентрацией до предела насыщения; кислоты, щелочи концентрацией до 20% при давлении от 0,05 до 10,0 Мпа
Работоспособны при температуре от -45 до +80С

МБС - маслобензостойкая
Рабочая среда: воздух помещений, емкостей сосудов; инертные газы при давлении от 0,05 до 0,4 Мпа; масла, топлива на нефтяной основе, бензин при давлении от 0,05 до 10,0 Мпа; азот
Работоспособны при температуре от -30 до +80С

АМС - атмосферо-маслостойкая
Рабочая среда: воздух атмосферный, помещений, емкостей, сосудов, азот, инертные газы при давлении от 0,05 до 0,4 Мпа или масла и топлива на нефтяной основе, бензин при давлении то 0,05 до 10,0 МПа
Работоспособны при температуре азот от -30 до +80С

Техническая пластина изготавливается 2-х классов взависимости от точности изготовления.

Пример условного обозначения:
Пластина 2Н -I-ТМКЩ-С-3 ГОСТ 7338 -90 , где 2 - класс 2, Н - вид - Неформовая, I - тип резиновая, ТМКЩ - марка ТМКЩ, С - степень твердости, 3 - толщина мм.


При толщине 1 мм вес 1 кв.м. техпластины равен ~1,5 - 1,8 кг.

Наименование Размеры Приблизительный вес 1м2
Техпластина ТМКЩ толщина 1мм рулоны. ширина  1200мм ~1,8кг
Техпластина ТМКЩ толщина 2мм рулоны. ширина 1200мм ~2,6кг
Техпластина ТМКЩ толщина 3мм рулоны. ширина 1200мм ~5,4кг
Техпластина ТМКЩ толщина 4мм рулоны. ширина 1200мм ~6,6кг
Техпластина ТМКЩ толщина 5мм рулоны. ширина 1200мм ~7,6кг
Техпластина ТМКЩ толщина 6мм рулоны. ширина 1200мм ~7,6кг
Техпластина ТМКЩ толщина 8мм рулоны. ширина 1200мм,
плиты 700х700мм
~12,2кг
Техпластина ТМКЩ толщина 10мм рулоны. ширина 1200мм,
плиты 700х700мм
вес 1шт ~7,5кг
Техпластина ТМКЩ толщина 12мм рулоны. ширина ~860мм,
плиты 700х700мм
вес 1шт ~11кг
Техпластина ТМКЩ толщина 16мм рулоны. ширина ~860мм,
плиты 700х700мм
вес 1шт ~14кг
Техпластина ТМКЩ толщина 20мм плиты 500х500мм вес 1шт ~10,4кг
Техпластина ТМКЩ толщина 30мм плиты 500х500мм, 700х700мм вес 1шт ~26кг
Техпластина ТМКЩ толщина 40мм плиты 500х500мм, 700х700мм вес 1шт ~36кг
Техпластина ТМКЩ толщина 50мм плиты 500х500мм, 700х700мм вес 1шт ~42кг

*Приведены размеры техпластин как наиболее часто встречающиеся в наличии.

Для техпластин МБС - маслобензостойкой, данные по переводу площади в весовые показатели таковы:  при толщине 1 мм вес 1 кв.м. пластины равен 1,3 кг.
